大型可控氣氛井式滲碳爐生產線

　　RQD系列大型可控氣氛井式滲碳爐生產線達到世界先進水平，集合應用多項專利技 術。設備的自動化程度高、爐溫碳勢精密控制、安全可靠、高效節能、操作維修簡單方 便。TLON公司負責起草該系列產品《JB/T11077-2011大型可控氣氛井式滲碳熱處理生產 線技術要求》標準。



　　應用范圍

　　適用于風能、核能、冶金、礦山、石油、化工、建材、船舶、工程機械行業大型產品的氣體滲 碳、淬火、正火、退火、調質等熱處理。

　　質量特征

　　最高工作溫度:950℃/1100℃

　　爐溫控制精度:±1℃

　　爐溫均勻度±5℃

　　碳勢控制精度:±0.02%C

　　碳勢穩定度:±0.05%C

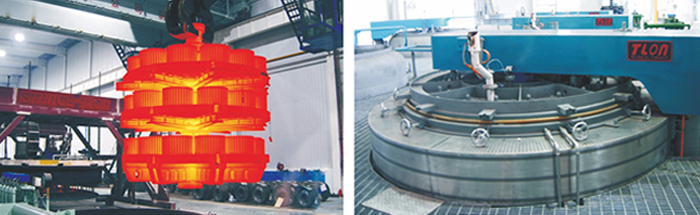

　　井式滲碳爐設備特點

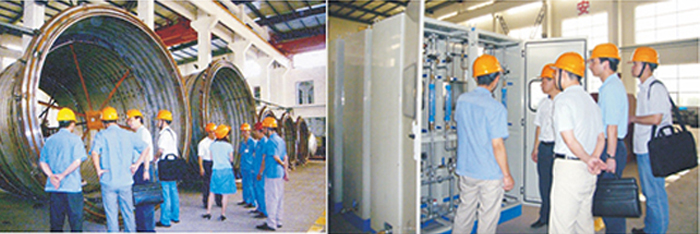

　　·采用專利技術的全波紋馬弗、導風筒、導風上蓋、敞開式抗 滲爐蓋絕熱包等，解決了爐內結構件高溫下熱應力變形、開裂等問題。

　　· 采用全纖維爐襯，提高了設備的熱效率。

　　· 采用主控、聯控和監控的爐溫控制系統，確保了滲碳溫度控 制的準確性。

　　· 采用并聯的兩套碳勢控制系統和多元素碳勢控制方式，模擬 量PID調節控制碳勢，滲碳工藝仿真設計和在線動態控制專家 系統，實現精密碳勢控制和滲碳工藝過程動態控制。

　　· 采用進口一體化集成可變程序控制器，集溫度控制、碳勢控 制、機電動作控制、安全聯鎖為一體，具備故障報警記錄、故障自診斷功能，保障了設備運行的高可靠性。

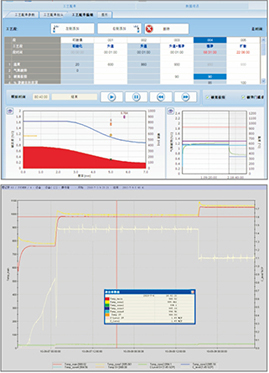

　　· 上位計算機系統可進行各類工藝程序的編制、滲碳工藝仿真設 計、工藝過程動態控制、儲存工藝程序(測量數據、報警信 息、歷史工藝過程)的查閱打印、對一體化集成可變程序控制 器的控制和發布指令。

　　



　　



　　



　　井式淬火槽結構特點

　　Main Advantages of Pit-Type Quenching Tank

　　●多臺變頻調速攪拌器、導流管及導流筒組成無級調速的高效淬火介質攪拌系統，加之循環熱交換后冷介質的均勻分布側推動作用，改善了介質溫度的均勻性，減少工件淬火的變形。

　　●配置大功率的循環冷卻熱交換裝置和淬火介質溫度控制系統，保障了淬火過程的熱交換。

　　●洋火介質循環泵采用一用一備，自動切換控制，有效保證淳火過程的安全可靠運行。

　　●淬火介質的冷卻熱交換循環可配置內和外兩套循環系統，內外循環依據淬火介質的溫度和操作指令自動運行。

　　●多種淬火介質的選擇：油、水、水基、鹽浴等。

　　

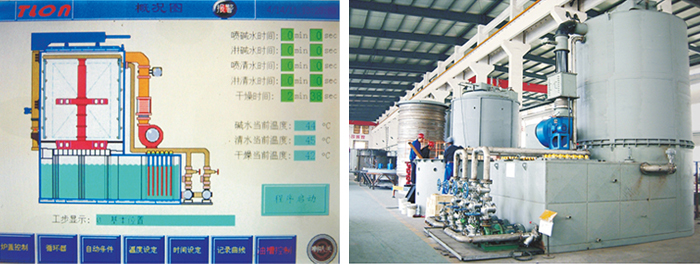

　　井式清洗機結構特點

　　●采用專利技術的高效節能單室清洗機，集熱堿水清洗、熱 清水清洗、干燥、油水分離為一體，工件的清洗及工藝過 程實現機械化全自動控制。

　　●熱清洗液的加熱功率只需普通清洗機的25 ~ 30%。

　　●設備的操作采用人機界面和PLC實現自動化控制。

　　●設備體積小，占地面積少。

　　



　　井式回火爐結構特點

　　●采用輕質保溫材料作爐襯，實現節能高效。

　　●采用獨特懸掛式全波紋導風筒，球形封頭狀導風上蓋，強氣 流循環風機，減少了爐內結構件的變形，延長了使用壽命， 改善了爐溫均勻性。

　　●采用主控、聯控加監控的可控硅PID調節的爐溫控制系統，提 高了溫度控制的準確和可靠性。

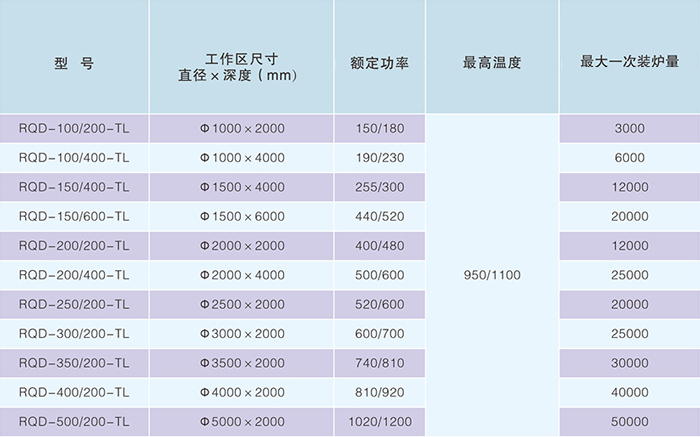

　　RQD大型可控氣氛井式滲碳爐型號及規格
